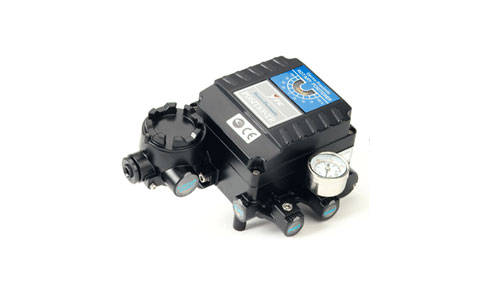

YT-1000R電氣閥門定位器
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
產品描述
簡介
電氣閥門定位器YT-1000R是一種從控制器或控制系統中接受4~20mA直流電流信號，并向角行程氣動執行機構輸送空氣來氣動偏心旋轉閥門位置的裝置。
特征
- 在5~200Hz范圍內無共振現象。
- 正向和反向，單作用和雙作用之間可方便轉換。
- 對于小型執行機構可通過縮小定位器的節流孔來防止震蕩。
- 空氣消耗量少，經濟性好。
- 不用更換零件就可以實現1/2范圍內的分程控制。
參數
電氣閥門定位器YT-1000R是一種從控制器或控制系統中接受4~20mA直流電流信號，并向角行程氣動執行機構輸送空氣來氣動偏心旋轉閥門位置的裝置。
特征
- 在5~200Hz范圍內無共振現象。
- 正向和反向，單作用和雙作用之間可方便轉換。
- 對于小型執行機構可通過縮小定位器的節流孔來防止震蕩。
- 空氣消耗量少，經濟性好。
- 不用更換零件就可以實現1/2范圍內的分程控制。
參數
| 項目.形式 | 單作用 | 雙作用 | 項目.形式 | 單作用 | 雙作用 |
| 輸入信號 | 4-20mA DC | 環境溫度 |
-20℃~70℃(工作溫度) -20℃~60℃(防爆溫度) |
||
| 阻 抗 | 250±15 Ohm | 直線性 | ±1% F.S | ±2% F.S. | |
| 輸入壓力 | 1.4~7kgf/? (20~100psi) | 滯后度 | ±1% F.S. | ||
| 行程范圍 | 0~90° | 靈敏度 | ±0.2% F.S. | ±0.5% F.S. | |
| 氣源接口 | PT (NPT) 1/4 | 重復性 | ±0.5% F.S | ||
| 壓力表接口 | PT (NPT) 1/8 | 空氣消耗量 | 3LPM (Sup=1.4kgf/?, 20psi) | ||
| 電源接口 | PF 1/2 (G1/2) | 流 量 | 80LPM(Sup=1.4kgf/?, 20psi) | ||
| 防爆等級 |
Ex dm IIB T5 Ex dm IIC T5 Ex ia IIB T6 |
材 質 | 壓鑄鋁 | ||
| 防護等級 | IP66 | 重 量 | 2.8kg(6.2Ib) | ||
