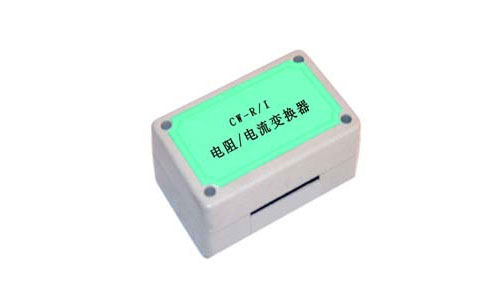

ET－R/I電阻/電流閥位變換器
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
一、輸入：
如為500Ω～5KΩ電位器中的某一種，為電動執行器用作閥位反饋的電位器通常為1K，在訂貨時請注明所用電位器的電阻值。
二、輸出：
為4～20mA DC。用作對閥位的開度指示與控制。
三、供電電源：
通常為220V，特殊要求可訂做。
四、變換器外形尺寸：
長、寬、高為80×50×30mm

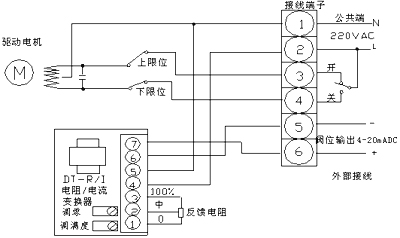

五、電阻/電流變換器與電動執行機構接線圖
六、電阻/電流變換器調試方法
1、保證接線正確后（特別是220V電源線不可接錯），才能通電試驗。
2、輸入電位器的中間抽頭位于0%處時，進行輸出4mA零點調整。零點調整用閥位變送器的調零電位器進行，順時針轉動時，可使輸出電流增大，反之減小。
3、輸入電位器中間抽頭位于100%處時，進行輸入20mA量程變送調整。量程調整用閥位變送器的量程電位器進行，順時針轉動時可使輸入電流增大，反之減小。
4、重復以上2、3之步驟，直至0%，100%對應的4-20mA輸出標準為此，調試就告完成。
5、每次調閥位變送器上的調整電位器時應輕輕進行，如果發現輸入不作變化，則應變換調整方向，（例如順時針改為逆時針）并立即停止該輸入點的調整，改為另一個輸入點（例如原來是調零，則改到調量程）的調整。
6、如果調亂而調不出，可以將輸入電位器中間抽頭放在大于0%，小于100%處作為4-20mA輸出而試調，調好之后，再回到0%，100%處作正確調整。
