H42H立式止回閥
主要類別：止回閥
發布日期：2019-07-03
瀏覽次數：
◆主要性能規范
|
試驗壓力(MPa) |
2.5 |
4.0 |
6.4 |
10.0 |
MPa |
|
殼體強度試驗 |
3.75 |
6.0 |
9.6 |
15.0 |
MPa |
|
高壓密封試驗壓力 |
2.75 |
4.4 |
7.04 |
11.0 |
MPa |
|
低壓氣密封驗壓力 |
0.5-0.7 |
||||
|
適用介質 |
C 水、油品、氣 |
P 醋酸類 |
R 硝酸類 |
N 液化氣 |
|
|
適用溫度 |
≤425℃ |
≤100℃ |
-40-+80℃ |
||
結構長度：GB12221-89
法蘭標準：JB79-59

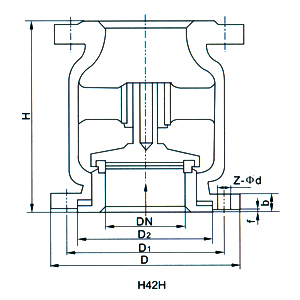

◆主要外形尺寸和連接尺寸單位：毫米
|
PN |
DN |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
1.6MPa |
32 |
110 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
120 |
145 |
11O |
85 |
18 |
3 |
4-18 |
|
|
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
|
65 |
160 |
180 |
145 |
125 |
22 |
3 |
8-18 |
|
|
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
|
100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
|
125 |
275 |
270 |
220 |
188 |
28 |
3 |
8-25 |
|
|
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
|
200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
|
4.0MPa |
200 |
380 |
375 |
320 |
282 |
38 |
3 |
12-30 |
