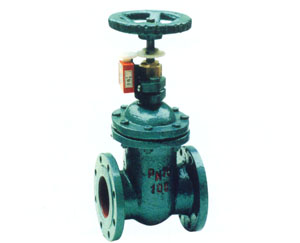

ZFT信號閘閥
主要類別：閘閥
發布日期：2019-06-29
瀏覽次數：
產品描述
二．產品簡介及工作原理
ZFT型信號閘閥是具有閥門啟閉電信號裝置的閥門,當輸入24V電壓，閥門關閉到全開啟度的1/4時，閥門被關閉的信號即可傳遞到控制中心。此閥系我公司專門為消防自動噴水滅火系統而開發研制，同時也廣泛應用于其它確保閥門常開，防止破誤關的場合。

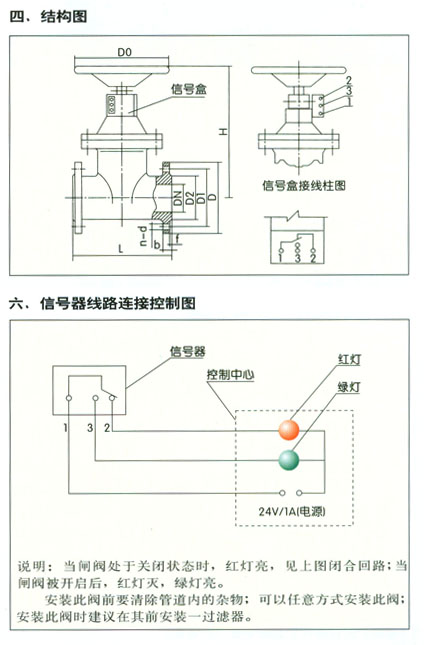

ZFT型信號閘閥系在Z41W(H)-10/16(C)等通用手動閘閥的基礎上加設信號裝置而成。信號裝置設于操件手輪下方不易被碰撞的閥桿壓蓋側面。信號裝置內設有推動做動開關的小型升降機構，以齒輪與固定在閘驅動閥桿上的齒輪嚙合，并按一定的比例與閘閥的閘板同步動作。當轉動手輪啟閉閘的同時，信號裝置便輸出對應閘閥啟閉位置的“通”、“斷”電信號。
ZFT型信號閘閥在閥由全開到全閉的行程內均有信號輸出。信號裝置輸人電壓 24V交流或直流電源。
三．性能參數
| 公稱壓力 PN(MPa) | 1.0 | 1.6 | |
| 試驗壓力 MPa | 殼體強度 | 1.5 | 2.4 |
| 密封試雎 | 1.1 | 1.76 | |
| 信號觸點容量 | 24V/1A(交流電、直流電均可) | ||
| 連接形式 | 法蘭連接 | ||
| 適用介質 | 無雜物的清水、污水 | ||
| 適宜介質溫度 | 0-150℃ | ||
五，主要外形結構尺寸表
|
公稱 通徑 DN |
法蘭 外徑 D |
螺栓 孔中 心圓 直徑 D1 |
連接 凸出 部分 直徑 D2 |
法蘭 厚度 b |
手輪 贏徑 DO |
結構 長度 L |
H | 孔數n-孔徑d | ||
| mm | 英寸 | 1.0MPa或1.6MPa | 1.0MPa | 1.6MPa | ||||||
| 50 | 2 | 160 | 125 | 100 | 20 | 155 | 180 | 370 | 4-φ18 | 4-φ18 |
| 65 | 21/2 | 180 | 145 | 120 | 20 | 155 | 195 | 400 | 4-φ18 | 4-φ18 |
| 80 | 3 | 195 | 160 | 135 | 22 | 190 | 210 | 420 | 4-φ18 | 8-φ18 |
| 100 | 4 | 215 | 180 | 155 | 22 | 190 | 230 | 448 | 8-φ18 | 8-φ18 |
| 125 | 5 | 245 | 210 | 185 | 24 | 240 | 255 | 528 | 8-φ18 | 8-φ18 |
| 150 | 6 | 280 | 240 | 210 | 26 | 240 | 280 | 560 | 8-φ23 | 8-φ23 |
注:法蘭連接尺寸按JB78,結構尺寸按GB12221
