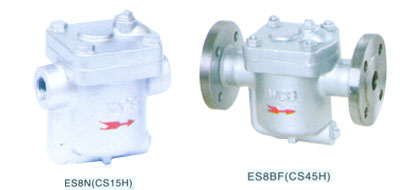

S45H(S15H)鐘型浮子式疏水閥
主要類別：疏水閥
發布日期：2019-06-29
瀏覽次數：
鐘型浮子式疏水閥
結構特點：
1、對凝結水的發生量適性強，既可間歇排放，又可連續排放。
2、無與倫比的 SCCV關閉系統，獨特設計，具有補償杠標機構產生的誤差，避免關閉時的剛性碰撞，關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保極為方便。
4、背壓率高(90%)
5、汽水分離可靠(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效地止蒸汽泄露。
6、敞口形的浮子抗水擊。吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除)
|
產品型號 |
公稱通徑 |
連接方式 |
使用壓力范圍 (Mpa) |
最高允 |
閥體材質 |

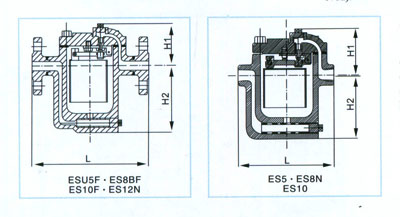

外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
ES5 |
15-25 |
內螺紋 ZG1/2"～1″ |
0.01～0.3·O 7·1 1·1.6 |
350 |
WCB |
138 |
72 |
94 |
103 |
|
ESU5 |
15-25 |
內螺紋 ZG1/2"-1″ |
0.01-0.3·0 7·1 1·1.6 |
400 |
1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
|
ESU5F |
15-25 |
法蘭 |
0.01-0.3·0 7-1.1·1.6 |
400 |
1Cr18Ni9Ti |
210 |
72 |
94 |
103 |
|
ES8B |
15-25 |
內螺紋 ZG1/2"-1″ |
0.01-0 5·0 8·1.6 |
350 |
WCB |
138 |
72 |
94 |
103 |
|
ES8N |
15-25 |
內螺紋 ZG1/2"-1″ |
0.01-0.5·0 8·1.6 |
350 |
WCB |
138 |
72 |
94 |
103 |
|
ES8BF |
15-25 |
法蘭 |
0 01-0.5·0.8·1.6 |
350 |
WCB |
210 |
72 |
94 |
103 |
|
ES8NF |
15-25 |
法蘭 |
0 01-0.5·0 8·1.6 |
350 |
WCB |
210 |
72 |
94 |
103 |
|
ESl0 |
20-40 |
內螺紋 ZG3/4"-11/2″ |
0.01-0 5·0 8-1.6 |
350 |
WCB |
200 |
93 |
132 |
142 |
|
ES10F |
15-25 |
法蘭 |
0.01-0 5·0 8·1.6 |
350 |
WCB |
270 |
93 |
132 |
142 |
|
ES12N |
15-25 |
法蘭 |
0.01-1.6 |
350 |
WCB |
280 |
93 |
132 |
142 |
