Q647HF卸灰球閥
主要類別：球閥
發(fā)布日期：2019-06-30
瀏覽次數：
產品描述
結構特點及用途
本系列結構特點同噴煤球閥是控制含塵氣體、含顆粒液體、粉末等介質理想設備，主要適用于高爐除塵卸灰系統(tǒng)。

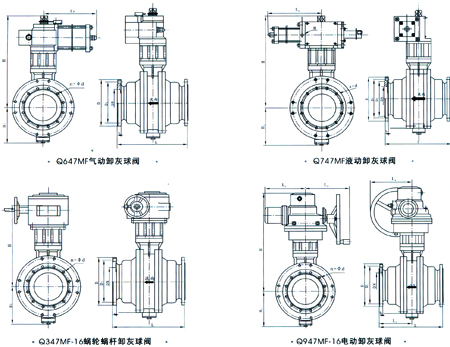

本系列球閥有氣動、液動、電動、蝸輪蝸桿等驅動。
要主性能
氣動裝置性能參數
液壓裝置性能參數
本系列結構特點同噴煤球閥是控制含塵氣體、含顆粒液體、粉末等介質理想設備，主要適用于高爐除塵卸灰系統(tǒng)。
本系列球閥有氣動、液動、電動、蝸輪蝸桿等驅動。
要主性能
| 型號 | 公稱壓力 MPa | 強度試驗 MPa | 密封試驗壓力 MPa | 適用溫度℃ | 適用介質 |
| 1×HQ口47HF-6 | 0.6 | 0.9 | 0.66 | ≤350、150 |
煤粉、廢渣、 泥漿、煤灰等 |
| 1×HQ口47HF-16 | 1.6 | 2.4 | 1.76 |
| 公稱通徑 | 氣缸型號 | 供氣壓力 | 管接頭 | 動作時間 |
| DN200～250 | QYQGA200×250 | 0.40.6-MPa | H18×1.5 | ≤8S |
| DN300 | QYQGA250×340 | 0.40.6-MPa | H27×2 | ≤8S |
| DN350～400 | QYQGA300×460 | 0.40.6-MPa | H27×2 | ≤8S |
| DN500～600 | QYQGA400×580 | 0.40.6-MPa | H27×2 | ≤8S |
| 公稱通徑 | 液壓型號 | 液壓系統(tǒng)壓力 | 管接頭 | 動作時間 |
| DN200-300 | QYDG100 | 4-6.3MPa | H18×1.5 | ≤15S |
| DN350-400 | QYDG120 | |||
| DN500-600 | QYDG160 | H27×2 |
