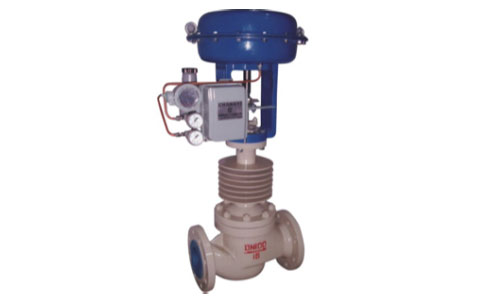

ZJHM氣動調節閥
主要類別：氣動調節閥
發布日期：2019-06-30
瀏覽次數：
概述
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。
主要技術參數
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||
|
閥座直徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量系數Kv |
直線 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||
|
公稱壓力 MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||
|
行程 mm |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
流量特性 |
直線、等百分比、快開型 |
|||||||||||||
|
介質溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)
|
|||||||||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準 |
|||||||||||||
|
閥體材質 |
PN |
0.6, 1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||
|
4.0, 6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
|||||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型)、低溫型 |
|||||||||||||
|
可調比R |
50:1 |
|||||||||||||
|
氣源接頭 |
M16×1.5 |
|||||||||||||
