CARX復合排氣閥
主要類別：排氣閥
發布日期：2019-06-29
瀏覽次數：

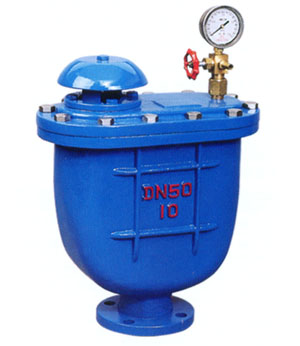

一．結構及用途
本閥閥體為圓桶狀，閥門內件包括不銹鋼球、閥桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時 ,此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
二 .工作原理
當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
三．主要技術參數
|
型號 |
試驗壓力 (MPa) |
公稱通徑 |
連接形式 |
公稱壓力 |
|
|
殼體試驗壓力 |
密封試驗壓力 |
||||
|
CARX-10 |
1.5 |
1.1 |
25 |
內螺紋 |
1.0 |
|
50-400 |
法 蘭 |
1 6 |
|||
四．主要零件材料
|
零件名稱 |
閥體 |
閥蓋 |
浮球 |
杠桿架 |
桿 |
塞頭 |
|
材 料 |
球墨鑄鐵 |
球墨鑄鐵 |
不銹鋼 |
不銹鋼 |
鋁青銅 |
鋁青銅 |

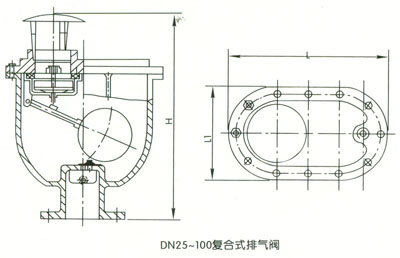

五.主要外形尺寸 (法蘭連尺寸按按GB4216-84標準)
|
公稱通徑 DN(mm) |
尺 寸 |
||||
|
L |
L1 |
H |
Z |
d |
|
|
25 |
280 |
176 |
330 |
- |
- |
|
32 |
280 |
176 |
330 |
- |
- |
|
50 |
360 |
208 |
475 |
4 |
17.5 |
|
65 |
360 |
208 |
475 |
4 |
17.5 |
|
80 |
400 |
244 |
552 |
8 |
17.5 |
|
100 |
465 |
275 |
623 |
8 |
17.5 |
