QD941H/W QD641H/W 輕型電(氣、手）動通風蝶閥
主要類別：蝶閥
發布日期：2019-06-29
瀏覽次數：
產品描述
結構特點及用途
本閥是通風除塵及環保系統理想的啟閉和調節設備,其結構獨特,采用優質合金鋼板焊接,具有體積小、重量輕、流通截面大、啟閉靈活、可現場操作和遠距離控制。適用于冶金、礦山、電站、建材、醫藥、化工、輕工等行業。
產要性能：
公稱壓力：0.01MPa
適用溫度：≤300℃
適用介質：空氣、含塵煙氣
電源（電壓）：三相380V·AC；氣源氣壓：0.4-0.6MPa
泄漏率：＜1.5%

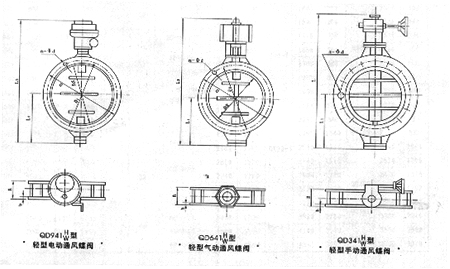

QD941H/W-0.1 QD641H/W-0.1 QD341H/W-0.1主要外形及連接尺寸表
| DN | D | D1 | L1 | B | b | n-φd | QD941H/W-0.1 | QD641H/W-0.1 | QD341H/W-0.1 | |||||
| L2 | 質量kg | 電動裝置 | L3 | 質量kg | 氣動裝置 | L | 質量kg | |||||||
| 100 | 176 | 138 | 88 | 100 | 4 | 8-φ10 | 450 | 42 | WQ-2 | 400 | 25 | QQ5 | 270 | 20 |
| 150 | 226 | 188 | 113 | 8-φ13.5 | 500 | 48 | 450 | 31 | 330 | 25 | ||||
| 200 | 276 | 238 | 138 | 550 | 53 | 475 | 36 | 390 | 29 | |||||
| 250 | 326 | 288 | 163 | 12-φ13.5 | 600 | 60 | WQ10-2 | 525 | 43 | QQ12.5 | 440 | 34 | ||
| 300 | 370 | 338 | 188 | 5 | 650 | 67 | 575 | 50 | 515 | 40 | ||||
| 350 | 426 | 388 | 213 | 700 | 72 | 625 | 55 | 565 | 44 | |||||
| 400 | 478 | 438 | 243 | 6 | 16-φ13.5 | 760 | 85 | 685 | 68 | 630 | 62 | |||
| 450 | 528 | 488 | 268 | 810 | 110 | WQ30-2 | 735 | 83 | QQ25 | 680 | 66 | |||
| 500 | 576 | 538 | 293 | 8 | 860 | 180 | 785 | 120 | 730 | 96 | ||||
| 600 | 676 | 638 | 323 | 10 | 20-φ13.5 | 920 | 195 | 915 | 135 | 1006 | 108 | |||
| 700 | 776 | 738 | 383 | 24-φ3.5 | 1000 | 210 | 1055 | 150 | 1118 | 120 | ||||
| 800 | 890 | 850 | 460 | 120 | 12 | 1235 | 270 | Q60-1 | 1220 | 210 | QQ50 | 1300 | 168 | |
| 900 | 990 | 950 | 510 | 1335 | 320 | 1320 | 250 | 1400 | 200 | |||||
| 1000 | 1090 | 1050 | 560 | 150 | 14 | 28-φ13.5 | 1490 | 370 | 1475 | 300 | 1500 | 240 | ||
| 1100 | 1190 | 1150 | 650 | 32-φ14 | 1640 | 430 | 1658 | 350 | 1600 | 280 | ||||
| 1200 | 1290 | 1250 | 700 | 1740 | 500 | 1758 | 440 | 1720 | 350 | |||||
| 1300 | 1390 | 1350 | 750 | 36-φ14 | 1870 | 580 | 1858 | 520 | 1820 | 416 | ||||
| 1400 | 1490 | 1450 | 800 | 1940 | 660 | 1958 | 600 | 1920 | 480 | |||||
| 1500 | 1620 | 1570 | 850 | 200 | 18 | 40-φ14 | 2120 | 750 | Q120-1 | 2155 | 680 | QQ100 | 2010 | 524 |
| 1600 | 1720 | 1670 | 930 | 2276 | 710 | 2291 | 880 | 2110 | 724 | |||||
| 1700 | 1820 | 1770 | 980 | 44-φ18 | 2376 | 1100 | 2391 | 1040 | 2260 | 832 | ||||
| 1800 | 1920 | 1780 | 1030 | 2486 | 1350 | 2500 | 1290 | 2410 | 1004 | |||||
| 1900 | 2040 | 1980 | 1080 | 250 | 22 | 48-φ22 | 2600 | 1570 | 2740 | 1510 | 2410 | 1208 | ||
| 2000 | 2140 | 2080 | 1150 | 2740 | 1780 | 2880 | 1720 | QQ200 | 2610 | 1376 | ||||
| 2200 | 2340 | 2280 | 1270 | 52-φ22 | 2980 | 2300 | Q500-1 | 3120 | 2240 | 2860 | 1792 | |||
| 2400 | 2540 | 2480 | 1370 | 24 | 56-φ22 | 3180 | 2500 | 3320 | 2440 | QQ300 | 3060 | 1952 | ||
| 2600 | 2740 | 2680 | 1500 | 60-φ22 | 3440 | 2800 | 3580 | 2750 | 3300 | 2240 | ||||
| 2800 | 2940 | 2880 | 1650 | 64-φ26 | 4000 | 3100 | 4140 | 3060 | QQ500 | 3500 | 2630 | |||
| 3000 | 3140 | 3080 | 1750 | 68-φ26 | 4200 | 3500 | 4340 | 3400 | 3700 | 3070 | ||||
注:1、有關執行器原理、接線圖、技術參數見“附錄”
2、本閥可按用戶要求制適
3、需附件請?jiān)诤贤凶⒚鳎刂葡?、電磁閥、空氣過濾減壓器）
