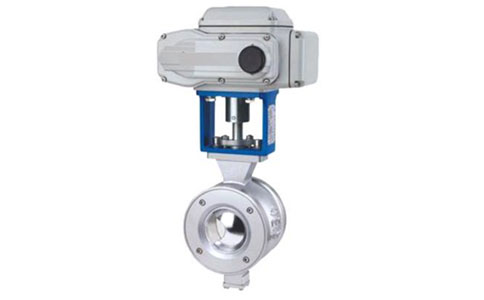

ZAJV電子式電動V型調節球閥
主要類別：調節球閥
發布日期：2019-06-30
瀏覽次數：
ZAJV電子式電動V型氣動偏芯旋轉閥，配用DTR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
一、閥體
公稱通徑；25-300mm
公稱壓力：PN1.6, 4.0, 6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式
法蘭連接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
二、閥內組件
閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
公稱壓力：１.６．２.５ＭＰa
使用溫度：－２０～＋２３２℃～＋３５０℃
公稱通徑：１／２＂～８＂
閥體材質：３０４.３０６.３１６Ｌ.ＷＣＢ
連接法蘭：ＪＢ７９－５９．ＳＨ３４０６．
ＧＢ９１１３ＨＧ２０５ ９２－９７
適用介質：水．油．氣及酸．堿等腐蝕性流體
作用方式：切斷型．調節型
電源電壓：２２０ＶＡＣ?。保保埃郑粒茫ǎ龋严盗锌蛇x）
２４ＶＤＣ（ＨＱ系列可選）
輸入信號：４～２０mA/1~5VDC
0~20mA/0~10VDC
配套氣動疏水閥：
１，ＳＹ－ＣＨ系列 2.DA-SR系列 3.QGSY系列
