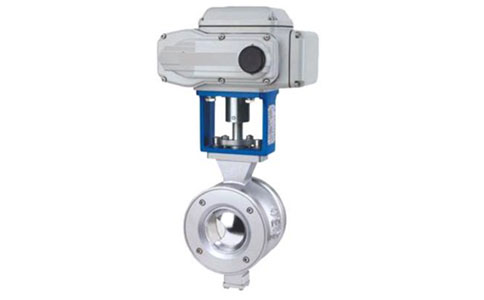

ZKRV電動V型球閥
主要類別：調節球閥
發布日期：2019-06-30
瀏覽次數：
產品描述
產品用途
ZKRV系列電動V型旋轉式控制球閥是一種新一代的專利技術控制球閥，能提供無比的控制特性，它能在各種不同的閥芯以不同場合的控制需求。它配新型電子式電動執行機構，具有機內伺服，無需操作及伺服放大器，直接接受4～20mA信號及220VAC電源作動力，進行比例調節或二位開關，控制功能詳見控制電路說明。V型球芯設計成帶有特殊形狀的V型和U型缺口，設有標準CV值和低CV值的閥芯。它有最高級球型閥截流物性和控制功 能，最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝等優點。適用于控制氣體，蒸氣和液體等介質。尤其是適用于控制纖維性和有微小固體顆粒的懸濁液介質的理想產品。因此本產品可廣泛用于石油、化工、造紙、電力、食品、冶金、制藥等工業部門。
主要技術參數
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數(Cv) |
28 |
50 |
75 |
115 |
180 |
298 |
460 |
760 |
950 |
1700 |
2700 |
3800 |
|
最大轉角 (α°) |
90° |
|||||||||||
|
工作電源供給 |
200VAC |
|||||||||||
|
公稱壓力 (Mpa) |
1.6, 2.5, 6.4 |
|||||||||||
|
工作溫度 (℃) |
軟密封: -40 ～ 300, 硬密封: -40 ～ 300 |
|||||||||||
|
輸入信號 |
電信號:4～20mADC, 觸點信號: 1kΩ 1～5VDC |
|||||||||||
|
基本誤差 |
±1.1% |
|||||||||||
|
回差 |
≤1.1% |
|||||||||||
|
死區 |
≤0.6% |
|||||||||||
|
泄漏量 |
執行 GB/T4213-92 標準 |
|||||||||||
主要部件材料
1. 閥芯 304和316（不銹鋼）
2. 閥體 304和316（不銹鋼）
3. 閥座（硬密封座） 316和（軟密封座）聚四氟乙烯或PPL
