ZDSM系列直行程電動套筒調節閥
主要類別：電動調節閥
發布日期：2019-06-30
瀏覽次數：
產品描述

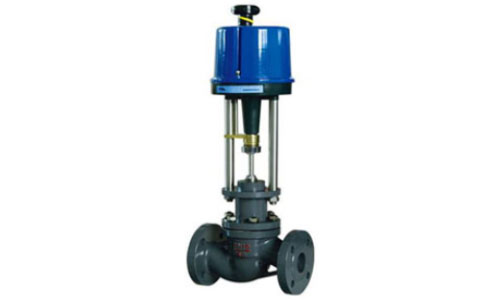

ZDSM系列直行程電動套筒調節閥，由套筒閥配用德國進口PS系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
一、閥體
形 式：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上閥蓋
|
常溫型：-20℃－+200℃ 散熱型：-40℃－+450℃ 壓蓋形式：螺栓壓緊式 填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管 |
 |
三、閥內組織
|
閥芯形式：上導向單座套筒或雙座套筒柱塞型閥芯 流量特性：等百分比特性，線性特性和快開特性 材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti |
 |
