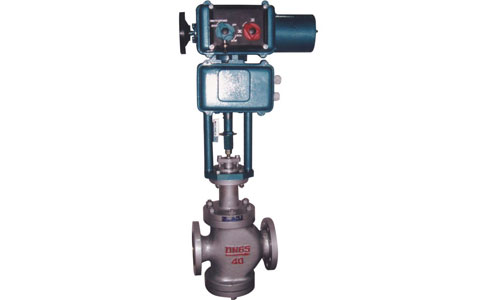

ZAZP(N)電動直通單、雙座調節閥
主要類別：電動調節閥
發布日期：2019-06-30
瀏覽次數：
ZAZP、ZAZN型電動直通單、雙座調節閥是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的指標信號0～10或4～20mA.DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
本系列產品有標準型、波紋管密封型、夾套保溫等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～400。
ZAZP直通單座調節閥：閥內只有一個閥座，具有泄漏量小的優點，但不平衡力較大，并隨著公稱通徑增大而增大，故閥的工作壓差不宜過高，選用時必須注意。公稱通徑DN<25mm的閥芯為單導向結構；公稱通徑DN≥25mm的閥芯為雙導向結構。
ZAZN直通雙座調節閥：閥體內有上下兩個閥座，具有流通能力大，不平衡力小，作用方式改變?nèi)菀椎葍?yōu)點，閥芯為雙導向結構。
【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
【技術參數】
|
公稱通徑D(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
額定流量系數 |
單座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
|
|
雙座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|
|
額定行程L（mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
公稱壓力PN（MPa) |
1.6、4.0、6.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
允許泄漏量（1/h) |
10-4×閥額定容量（單座）、10-3×閥額定容量（雙座） |
||||||||||||||
|
工作溫度t（℃） |
-20～200、-40～250、-40～250、-60、450 |
||||||||||||||
|
信號范圍（mA.DC） |
0～10或4～20 |
||||||||||||||
|
電源電壓 |
220V、50Hz |
||||||||||||||
|
作用方式 |
電開式、電關式 |
||||||||||||||
