ZCZG高溫電磁閥

主要類別：電磁閥

發布日期：2019-06-29

瀏覽次數：

產品描述

用途

本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

結構特點

耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離

結構原理

電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，
主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

技術參數

介質溫度℃	ZCZG	≤250
	ZCZH	≤400
公稱壓力（MPa）	ZCZG	2.5
	ZCZH	4.0
工作壓差（MPa）	ZCZG	0.1-2.5
	ZCZH	0.1-4.0
公稱通徑（MPa）	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
電源電壓	AC220V DC 24V 其余規格可作特殊訂貨
額定流量系數（KV）	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量（ml/min）	按JB/T7352-94·F規定

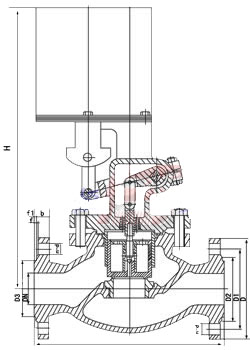

安裝尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-φ14
15	160	298	95	65	39	45	16	4	2	4-φ14
20	200	304	105	75	50	55	16	4	2	4-φ14
25	200	304	115	85	57	65	16	4	2	4-φ14
32	200	314	140	100	65	78	18	4	2	4-φ18
40	260	460	150	110	75	85	18	4	3	4-φ18
50	300	460	165	125	87	100	20	4	3	4-φ18
65	290	433	185	145	109	120	22	4	3	8-φ18
80	310	433	200	160	120	135	22	4	3	8-φ18
100	350	461	235	190	149	160	24	4.5	3	8-φ22

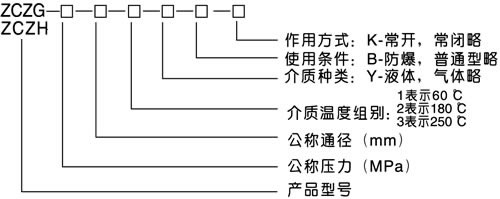

型號說明:

訂貨須知
1. 訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓，介質粘度。
2.閥門的開通時間達12小時或長時間通電，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。

產品展示

ZCZG高溫電磁閥
